TADANO Crane Load Charts
S no# | Type | Model | Ton | Boom | Jib | Charts Download |
---|---|---|---|---|---|---|
1 | TADANO | GT-900XL-1 | 90 | 137' | 47' | GT-900XL-1 |
2 | TADANO | GT-550E | 55 | <137' | 47' | GT-550E |
3 | TADANO | GS-300XL | 30 | 105' | 26' | GS-300XL |
4 | TADANO | TG-500 | 50 | 131' | 40' | TG-500 |
5 | TADANO | TG-450 | 45 | 131' | 40' | TG-450 |
6 | TADANO | TT-600XL | 60 | 111' | 58' | TT-600XL |
7 | TADANO | TT-300XL | 30 | 101' | 26' | TT-300XL |
8 | TADANO | GR-1600XL-2 | 160 | 157.3' | 58.1' | GR-1600XL-2 |
9 | TADANO | GR-1000XL-2L | 100 | 154.2' | 58.1' | GR-1000XL-2L |
10 | TADANO | GR-800XL-1 | 80 | 144' | 58' | GR-800XL-1 |
11 | TADANO | GR-600XL-1 | 60 | 137' | 58' | GR-600XL-1 |
12 | TADANO | GR-550XL-2 | 55 | 113.9' | 50' | GR-550XL-2L |
13 | TADANO | GR-500XL-1 | 50 | 108' | 29' | GR-500XL-1 |
14 | TADANO | GR-300XL-1 | 30 | 110' | 42' | GR-300XL-1 |
15 | TADANO | GR-150XL-1 | 15 | 78' | 12' | GR-150XL-1 |
16 | TADANO | TR-6005XL-3 | 60 | 110' | 56' | TR-6005XL-3 |
17 | TADANO | TR-800XXL-4 | 80 | 144' | 58' | TR-800XXL-4 |
18 | TADANO | TR-600XXL-4 | 60 | 137' | 58' | TR-600XXL-4 |
19 | TADANO | TR-600XL-4 | 60 | 112' | 32' | TR-600XL-4 |
20 | TADANO | TR-600XL | 60 | 112' | 56' | TR-600XL |
21 | TADANO | TR-500XL-4 | 50 | 108' | 29' | GR-150XL-1 |
22 | TADANO | TR-500XL-3 | 50 | 131' | 52' | TR-500XL-3 |
23 | TADANO | TR-450XL-4 | 45 | 108' | 29' | TR-450XL-4 |
24 | TADANO | TR-450XL | 45 | 131' | 50' | TR-450XL |
25 | TADANO | TR-400E-1 | 45 | 33.8' | 56.1' | TR-400E-1 |
26 | TADANO | TR-350XL | 35 | 94' | 42' | TR-350XL |
27 | TADANO | TR-300XL-4 | 30 | 101' | 24' | TR-300XL-4 |
28 | TADANO | TR-280XL | 28 | 72' | 24' | TR-280XL |
29 | TADANO | TR-200M | 20 | 85' | 23' | TR-200M |
30 | TADANO | TR-150XL-4 | 15 | 78' | 12' | TR-150XL-4 |
Load Charts

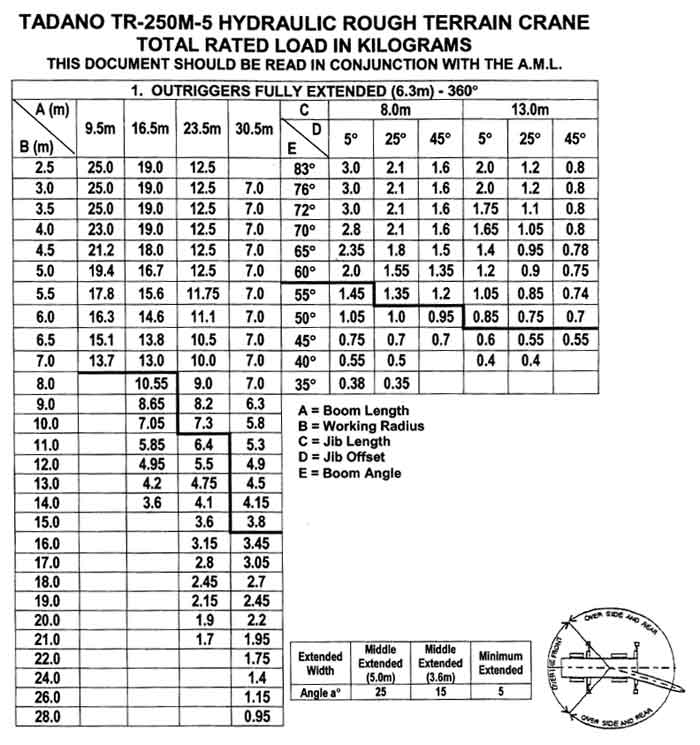

(1) TADANO TG-350M(2) TADANO TR-250M
(3) TADANO TS-130

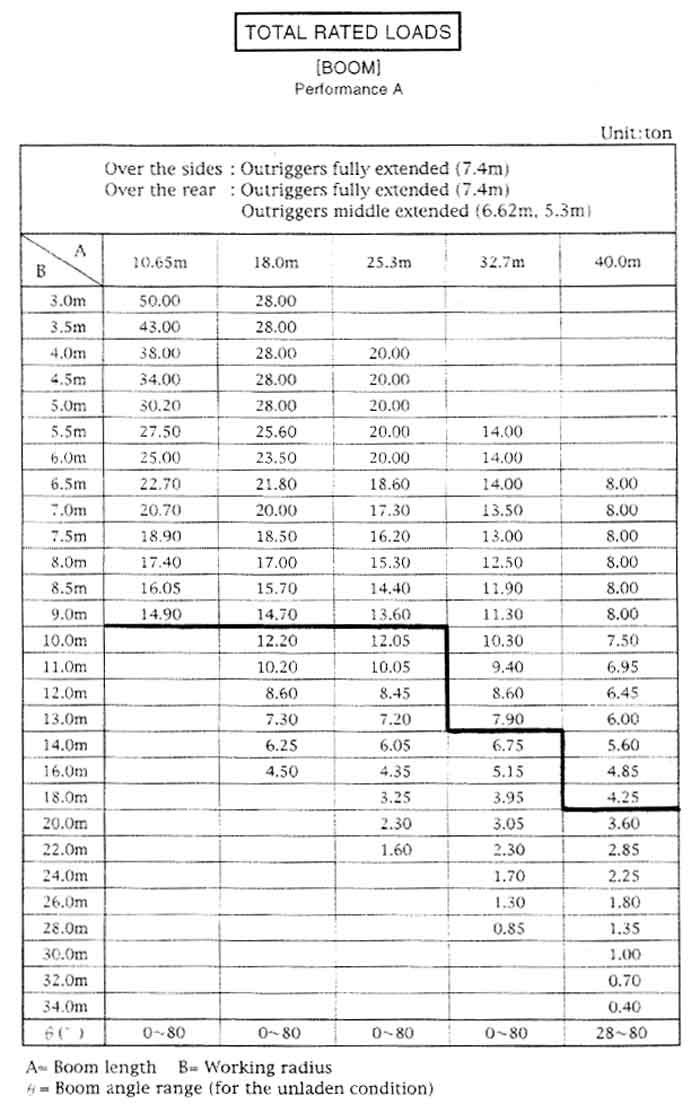

(4) TADANO TG- (500)

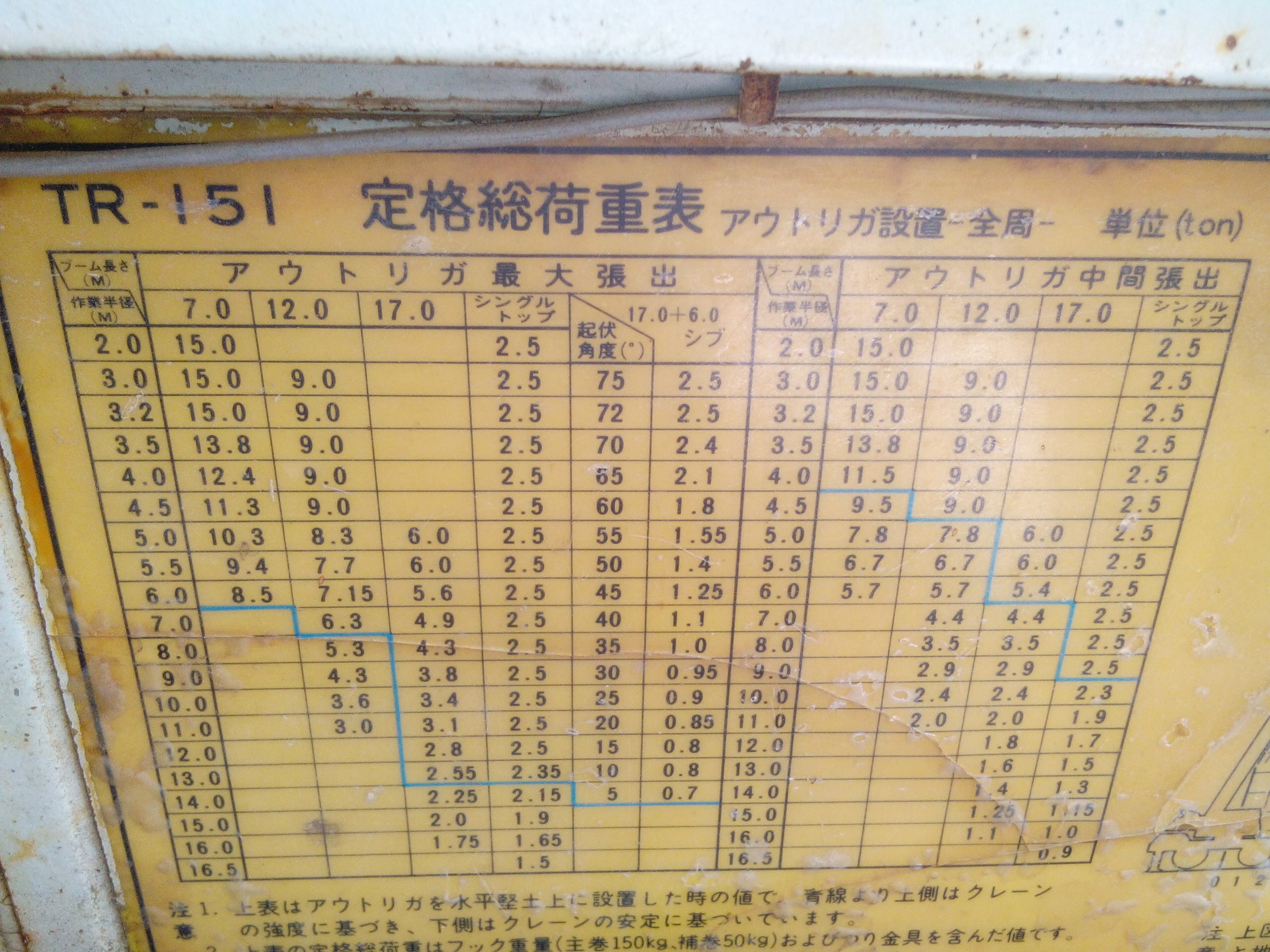

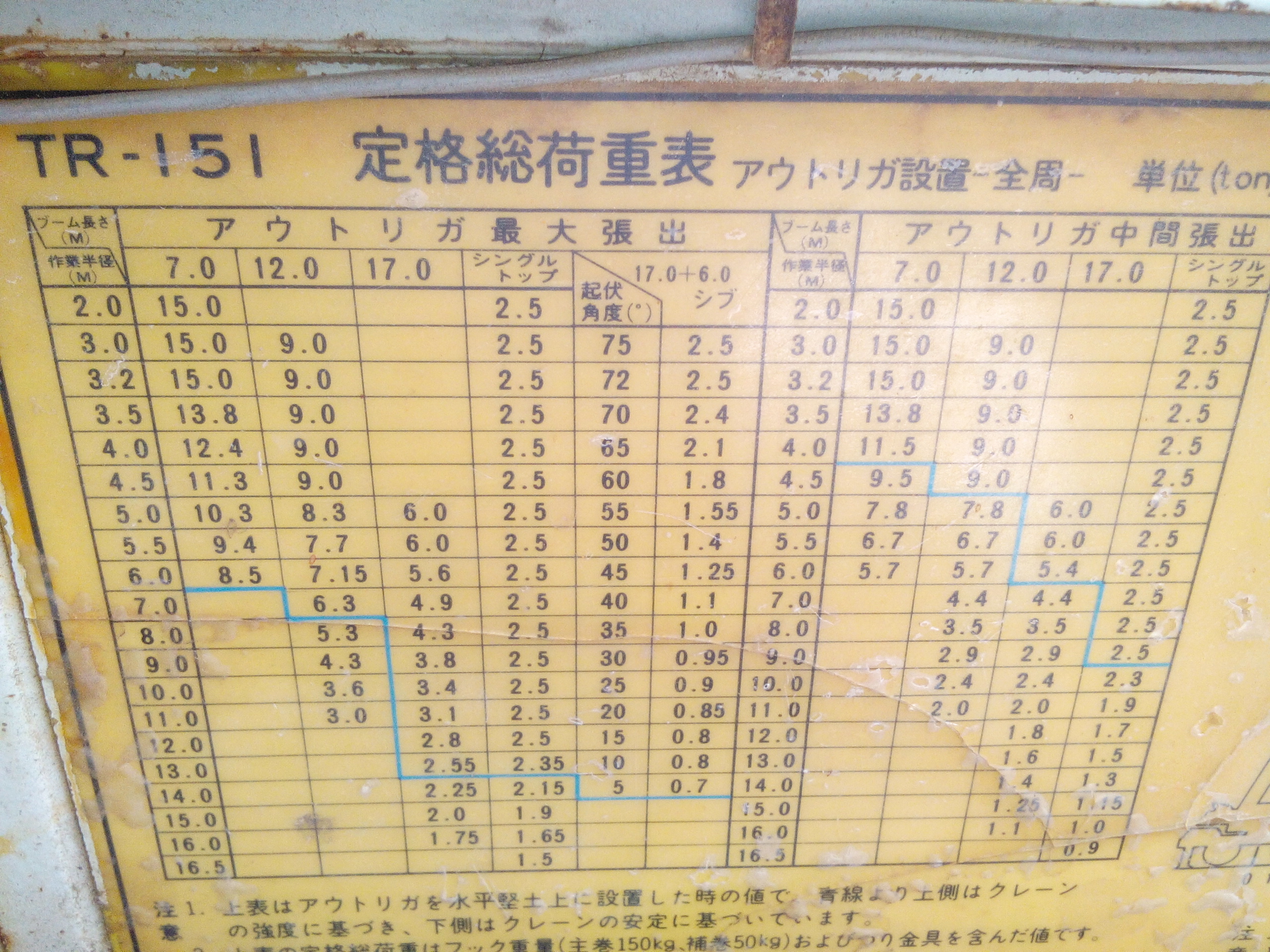

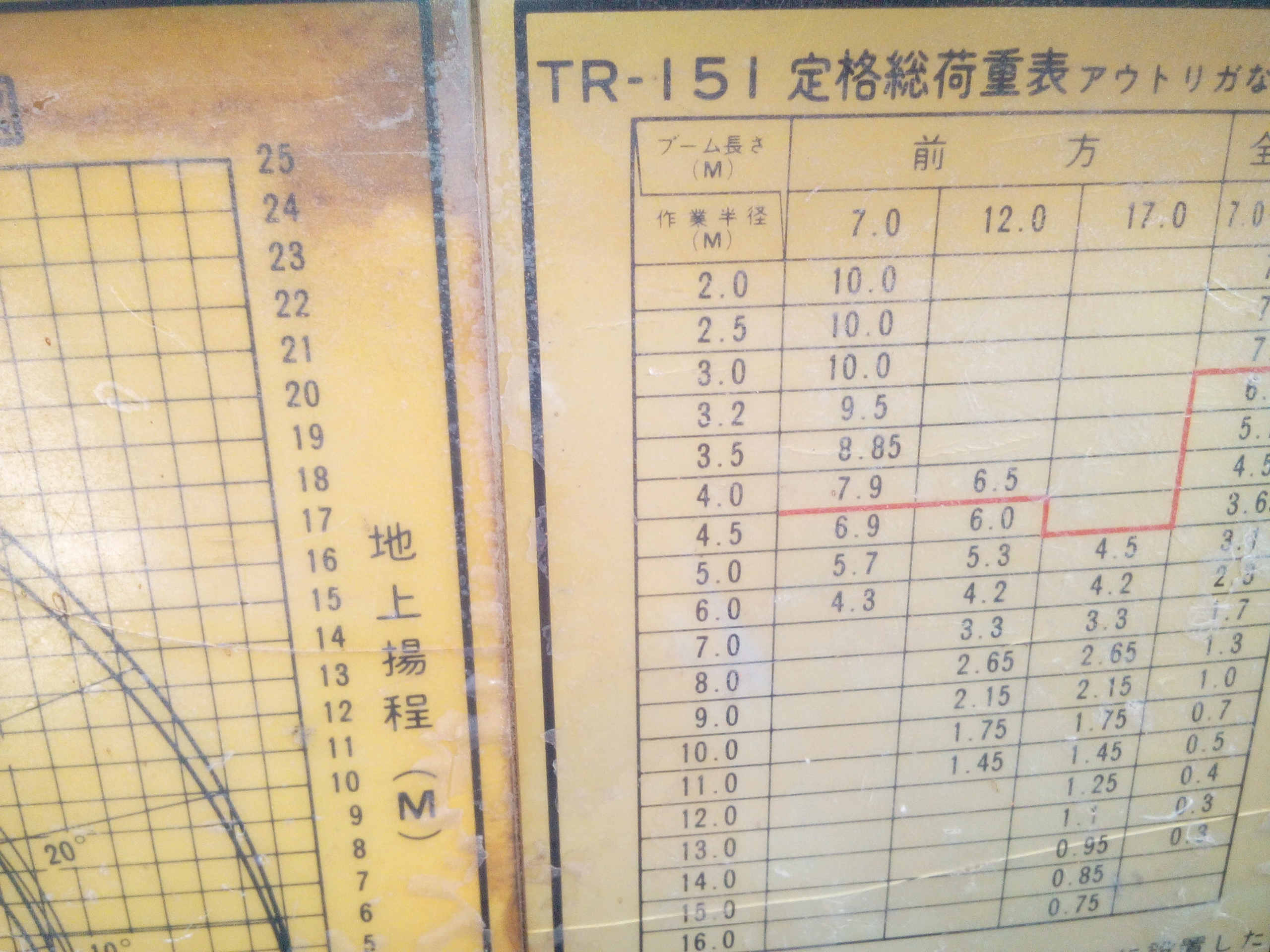

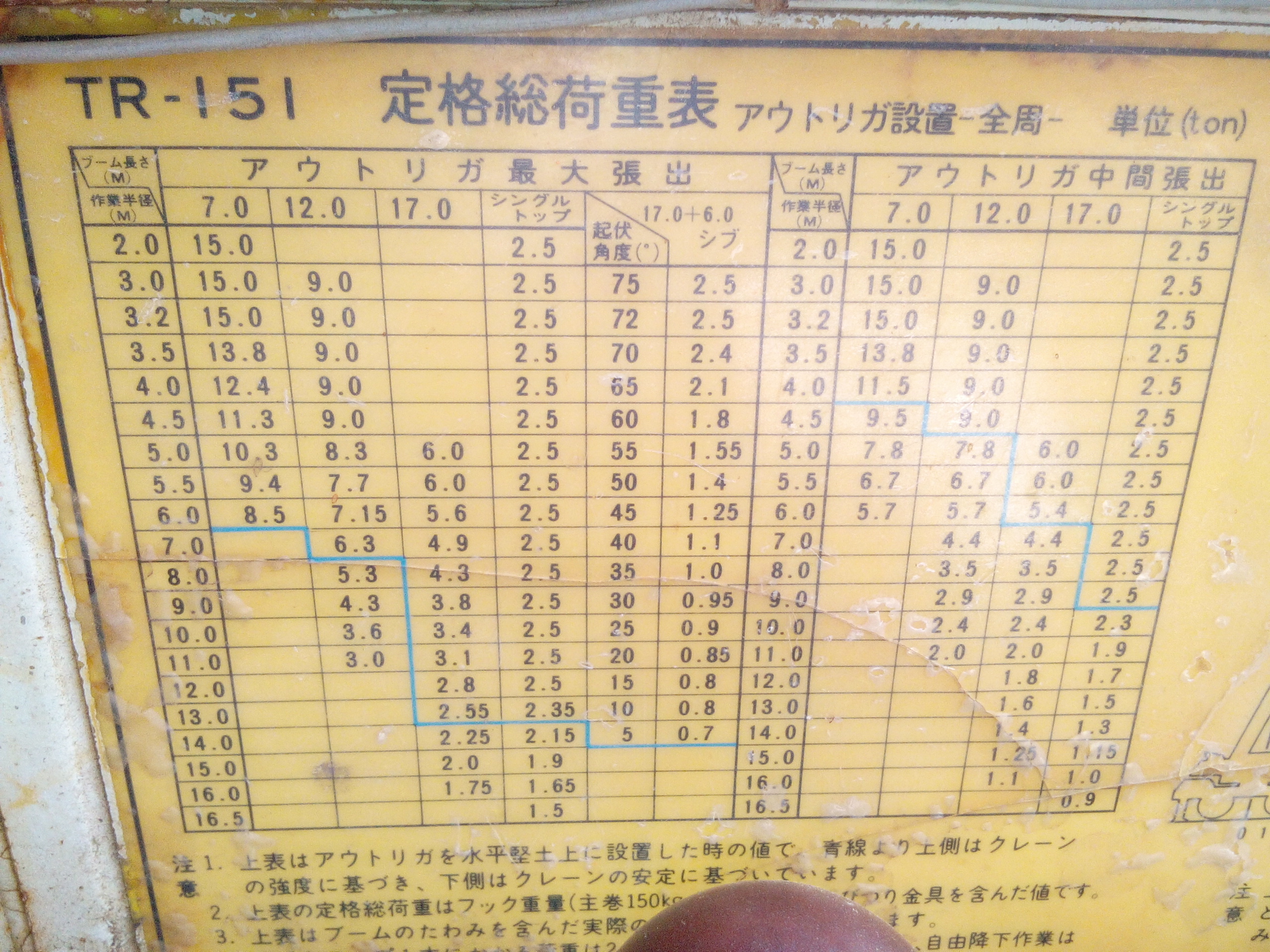

(5) TADANO TR151 16-TON
(b) TADANO TR151 16-TON
(c) TADANO TR151 16-TON
(d) TADANO TR151 16-TON
(e) TADANO TR151 16-TON
(f) TADANO TR151 16-TON
(g) TADANO TR151 16-TON
(h) TADANO TR151 16-TON
